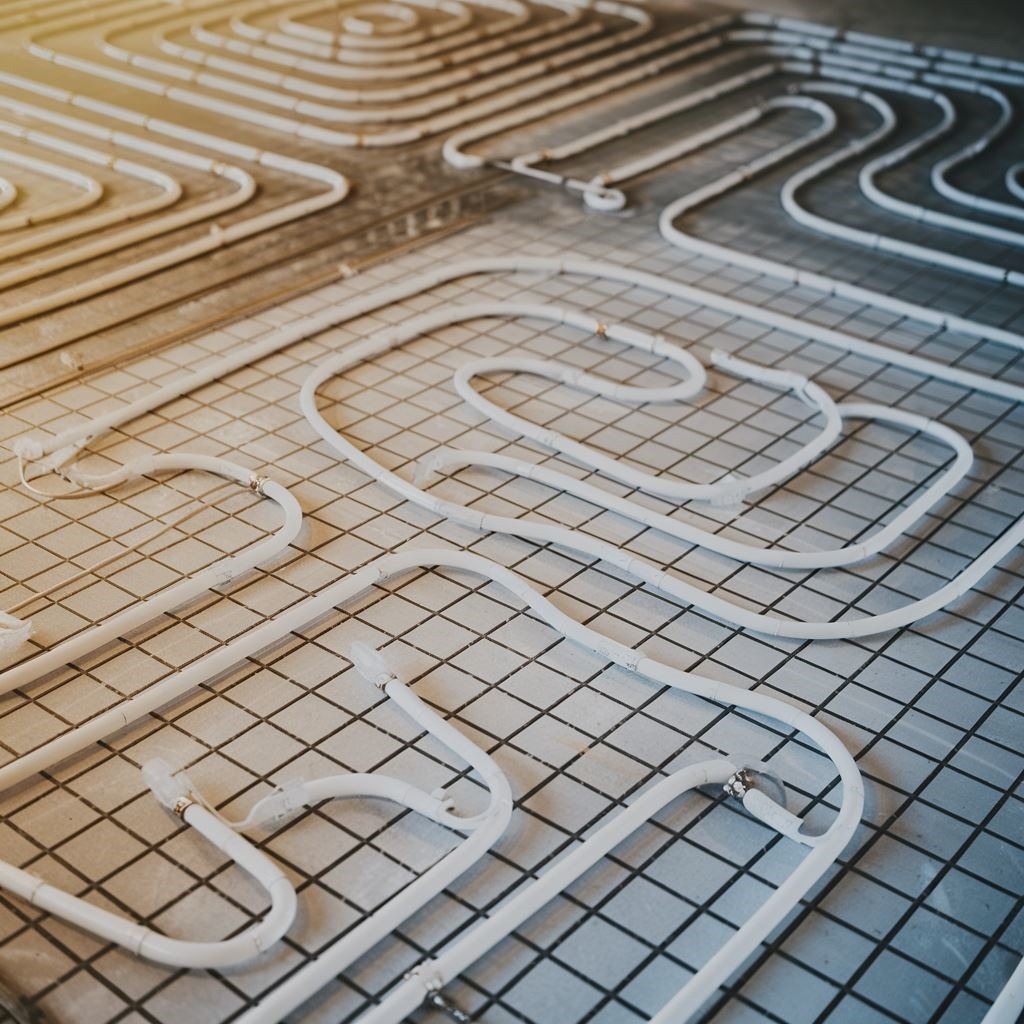

Jaka jest maksymalna długość pętli ogrzewania podłogowego?

• Maksymalna długość jednej pętli ogrzewania podłogowego zależy głównie od średnicy rur
• Dla rur o średnicy 14×2 mm maksymalna długość to około 80 metrów
• Dla rur o średnicy 16×2 mm optymalna długość wynosi 80-120 metrów
• Dla rur o średnicy 20×2,25 mm zaleca się maksymalnie 150 metrów
• Zbyt długie pętle powodują zwiększony opór hydrauliczny i problemy z dystrybucją ciepła

Projektowanie efektywnego systemu ogrzewania podłogowego wymaga szczególnej uwagi przy określaniu maksymalnej długości pętli. Jest to jeden z kluczowych parametrów wpływających na równomierność rozprowadzania ciepła i komfort użytkowania całej instalacji. Zbyt długa pętla może prowadzić do problemów z przepływem wody, powodując nierównomierne nagrzewanie powierzchni i zwiększone obciążenie dla pompy.

Podczas projektowania instalacji ogrzewania podłogowego należy pamiętać, że długość pojedynczej pętli ma bezpośredni wpływ na opór hydrauliczny całego układu. Przekroczenie zalecanych wartości może skutkować niedogrzaniem dalszych części pętli, co przekłada się na zimne miejsca na podłodze i dyskomfort użytkowników. Dlatego profesjonaliści zalecają stosowanie kilku krótszych pętli zamiast jednej długiej, szczególnie w przypadku większych pomieszczeń.

Specjaliści podkreślają, że jedna pętla grzewcza przy standardowym rozstawie rur (15-20 cm) wystarcza zwykle na ogrzanie pomieszczenia o powierzchni około 20 m². W przypadku większych przestrzeni konieczne jest zastosowanie większej liczby pętli podłączonych do rozdzielacza. Warto również pamiętać, że w miejscach o zwiększonym zapotrzebowaniu na ciepło, jak strefy przy oknach czy ścianach zewnętrznych, zaleca się gęstszy układ przewodów (np. co 10 cm).

Optymalna długość pętli według średnicy rur

Wybór odpowiedniej średnicy rur ma kluczowe znaczenie dla prawidłowego funkcjonowania ogrzewania podłogowego. Im większa średnica rury, tym dłuższą pętlę możemy zastosować bez ryzyka wystąpienia nadmiernych oporów hydraulicznych. Producenci i specjaliści branżowi na podstawie badań i doświadczenia ustalili, że dla rur o średnicy 14×2 mm optymalna długość pojedynczej pętli nie powinna przekraczać 80 metrów bieżących.

W przypadku najpopularniejszych rur o średnicy 16×2 mm maksymalna zalecana długość to 80-120 metrów, w zależności od specyfiki instalacji i parametrów źródła ciepła. Natomiast instalacje wykorzystujące rury o średnicy 20×2,25 mm mogą mieć pętle o długości do 150 metrów. Warto jednak zaznaczyć, że wielu instalatorów preferuje zachowanie pewnego marginesu bezpieczeństwa i stosuje nieco krótsze pętle niż maksymalne wartości podawane przez producentów.

Długość pętli ma również wpływ na wydajność całego systemu grzewczego. Zbyt długie pętle powodują znaczny spadek temperatury wody między początkiem a końcem obiegu, co przekłada się na nierównomierne ogrzewanie powierzchni. Z kolei krótsze pętle zapewniają bardziej równomierny rozkład temperatury, ale wymagają większej liczby podłączeń do rozdzielacza. Projektując ogrzewanie podłogowe, należy więc znaleźć optymalny kompromis między długością pętli a ich liczbą.

Czynniki wpływające na długość pętli

Oprócz średnicy rur, na maksymalną długość pętli wpływa również kilka innych istotnych czynników. Jednym z nich jest delta T – różnica temperatur między zasilaniem a powrotem. Im mniejsza różnica temperatur, tym krótsze powinny być pętle. Przy projektowaniu z założeniem delty T wynoszącej 10°C, długość pętli będzie mniejsza niż przy projektowaniu z deltą 20°C.

Kolejnym czynnikiem jest wydajność pompy obiegowej, która musi pokonać opory hydrauliczne całego układu. Zbyt długie pętle zwiększają opór przepływu, co wymaga zastosowania mocniejszej pompy, a to z kolei przekłada się na wyższe zużycie energii. Pamiętajmy, że ogrzewanie podłogowe, choć efektywne energetycznie, wymaga odpowiedniego zbalansowania wszystkich elementów systemu, aby działało optymalnie.

Istotny wpływ ma również sposób układania rur – czy jest to układ meandrowy czy spiralny (ślimakowy). Układ spiralny zapewnia bardziej równomierny rozkład temperatury na powierzchni podłogi, ponieważ rury o wyższej i niższej temperaturze są rozłożone równomiernie. W układzie meandrowym początek wężownicy (z najwyższą temperaturą) umieszcza się zwykle przy ścianach zewnętrznych lub oknach, gdzie występują największe straty ciepła.

Nie bez znaczenia pozostaje także rodzaj pokrycia podłogowego. Materiały o wyższej przewodności cieplnej, jak płytki ceramiczne, pozwalają na większe rozstawy rur i potencjalnie dłuższe pętle. Z kolei pokrycia o niższej przewodności, jak drewno czy grube dywany, wymagają gęstszego układu rur, co przekłada się na ich większą długość na danej powierzchni.

• Jak obliczyć długość pętli ogrzewania podłogowego? – Dla typowego rozstawu 15 cm potrzebujesz około 6-7 metrów rury na 1 m² powierzchni. Mnożąc powierzchnię pomieszczenia przez tę wartość, otrzymasz przybliżoną długość rury potrzebną do ogrzania pomieszczenia.
• Ile pętli potrzebuję do ogrzania salonu 30 m²? – Przy założeniu, że jedna pętla może mieć maksymalnie 100 metrów długości, dla salonu 30 m² potrzeba dwóch pętli po około 100 metrów każda, aby zapewnić równomierny rozkład ciepła.
• Czy można przekroczyć maksymalną długość pętli? – Nie zaleca się przekraczania zalecanych wartości, gdyż prowadzi to do problemów z oporem hydraulicznym, nierównomiernym ogrzewaniem i może powodować problemy z pompą obiegową.
• Jak wpływa średnica rury na długość pętli? – Im większa średnica rury, tym dłuższą pętlę można zastosować. Rury o średnicy 16 mm pozwalają na pętle do 120 metrów, podczas gdy rury 14 mm ograniczają długość do około 80 metrów.

ŹRÓDŁO:

• [1]https://www.instalacjebudowlane.pl/7665-23-53-jaka-jest-maksymalna-dlugosc-petli-ogrzewania-podlogowego.html[1]
• [2]https://projekt-ogrzewania.pl/ile-metrow-podlogowki-na-jednej-petli/[2]
• [3]https://podlogowka.rzeszow.pl/dlugosc-petli-ogrzewania-podlogowego/[3]

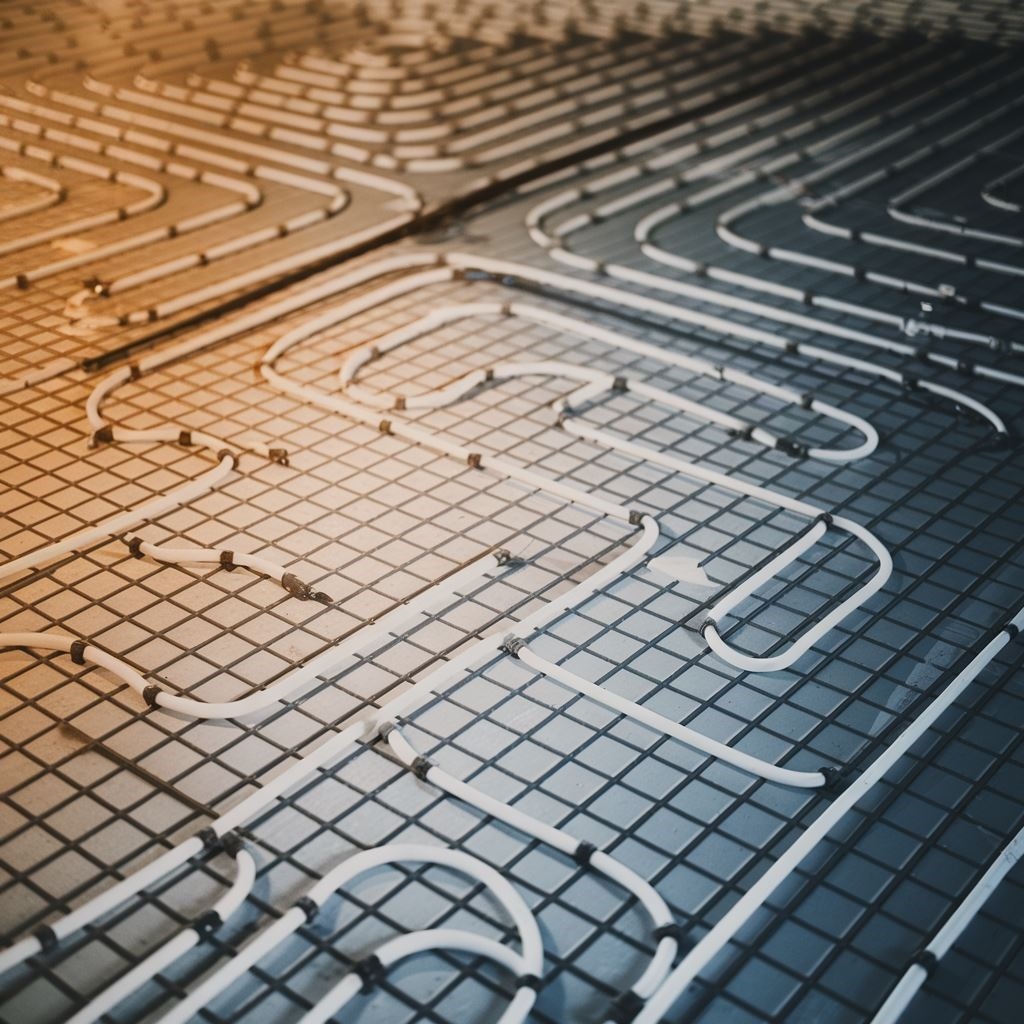

Maksymalna długość pętli ogrzewania podłogowego w zależności od średnicy rur

Dobór odpowiedniej długości pętli ogrzewania podłogowego ma kluczowe znaczenie dla efektywności całego systemu. Dostosowanie parametrów instalacji do średnicy rur pozwala uniknąć zbyt dużych oporów hydraulicznych, które mogą prowadzić do nieprawidłowej pracy systemu.

Każda średnica rur charakteryzuje się inną maksymalną dopuszczalną długością pętli, co bezpośrednio wynika z przepływu czynnika grzewczego i związanego z nim oporu hydraulicznego. Dla najpopularniejszych średnic dostępnych na rynku zalecane maksymalne długości pętli wynoszą:

• dla rur o średnicy 14×2 mm – maksymalnie 80 metrów bieżących
• dla rur o średnicy 16×2 mm – maksymalnie 120 metrów bieżących
• dla rur o średnicy 17×2 mm i 18×2 mm – maksymalnie 130 metrów bieżących
• dla rur o średnicy 20×2,25 mm – maksymalnie 150 metrów bieżących

Warto jednak zaznaczyć, że fachowcy często zalecają stosowanie krótszych pętli niż przewidują maksymalne wartości. Optymalna długość to około 70-80 metrów, co zapewnia lepszy przepływ i mniejsze opory hydrauliczne. Przy projektowaniu instalacji lepiej zastosować kilka krótszych pętli niż jedną długą, nawet jeśli teoretycznie mieściłaby się w dopuszczalnych granicach.

Zbyt długie pętle mogą powodować problemy z równomiernym rozprowadzaniem ciepła, ponieważ czynnik grzewczy traci temperaturę wraz z odległością od źródła. Może to prowadzić do nierównomiernego ogrzewania pomieszczeń, zwłaszcza przy niższych temperaturach zasilania charakterystycznych dla systemów niskotemperaturowych współpracujących z pompami ciepła.

Wpływ średnicy na wydajność systemu ogrzewania podłogowego

Średnica rur nie tylko determinuje maksymalną długość pętli, ale również ma wpływ na całkowitą wydajność systemu. Większa średnica oznacza większą pojemność wodną i lepsze przewodzenie ciepła, ale jednocześnie wyższy koszt instalacji i większą wysokość jastrychu.

Przy doborze średnicy należy uwzględnić zarówno wymogi dotyczące maksymalnych długości pętli, jak i specyfikę budynku. W przypadku domów o wysokim zapotrzebowaniu na ciepło warto rozważyć rury o większej średnicy (np. 20 mm), szczególnie jeśli planujemy współpracę systemu z niskotemperaturowymi źródłami ciepła, takimi jak pompy ciepła.

Pamiętajmy, że rury o większej średnicy pozwalają na układanie dłuższych pętli, ale wiąże się to z większym przepływem wody, co może wymagać mocniejszej pompy obiegowej. Przy projektowaniu instalacji warto skonsultować się ze specjalistą, który pomoże dobrać optymalną średnicę rur i długość pętli, uwzględniając specyfikę budynku i źródło ciepła.

Czynniki wpływające na optymalną długość pętli w systemie ogrzewania podłogowego

Projektując system ogrzewania podłogowego, kluczowe znaczenie ma odpowiedni dobór długości pętli grzewczych. Na optymalną długość pętli wpływa szereg istotnych czynników, które należy uwzględnić podczas planowania instalacji, aby zapewnić jej efektywne działanie i równomierne rozprowadzanie ciepła.

Parametry techniczne systemu

Średnica rur to fundamentalny czynnik determinujący maksymalną długość pętli. Im większa średnica, tym dłuższe pętle można stosować:

• Rury 14×2 mm – maksymalnie 80 metrów bieżących
• Rury 16×2 mm – maksymalnie 120 metrów bieżących
• Rury 17×2 mm i 18×2 mm – około 130 metrów bieżących
• Rury 20×2,25 mm – maksymalnie 150 metrów bieżących

Decyzja o wyborze odpowiedniej średnicy powinna być podyktowana nie tylko wielkością pomieszczenia, ale również parametrami całego systemu grzewczego.

Opór hydrauliczny wzrasta wraz z długością pętli, co bezpośrednio wpływa na pracę pompy obiegowej. Zbyt duży opór (przekraczający 0,35 bara dla dłuższych pętli) może skutkować nierównomiernym grzaniem i zwiększonym zużyciem energii. Przy pętli o długości 100 metrów dla rury 16 mm całkowity opór wynosi około 0,25-0,3 bara, co jest wartością akceptowalną dla większości pomp o wydajności 0,4-0,6 bara.

Charakterystyka pomieszczenia

Powierzchnia i układ pomieszczenia determinują liczbę i długość potrzebnych pętli. Dla standardowego pomieszczenia przyjmuje się, że jedna pętla przy średnim zagęszczeniu przewodów wystarcza na około 20 m². Czy wiesz, że przy większych powierzchniach lepiej zastosować kilka krótszych pętli zamiast jednej długiej?

Straty ciepła w pomieszczeniu, zwłaszcza przy ścianach zewnętrznych i oknach, wymagają odpowiedniego dostosowania rozstawu rur. W strefach brzegowych (przy oknach i drzwiach zewnętrznych) zaleca się gęstszy układ przewodów (co około 10-15 cm), natomiast w centralnych częściach pomieszczenia wystarczają odstępy rzędu 15-20 cm.

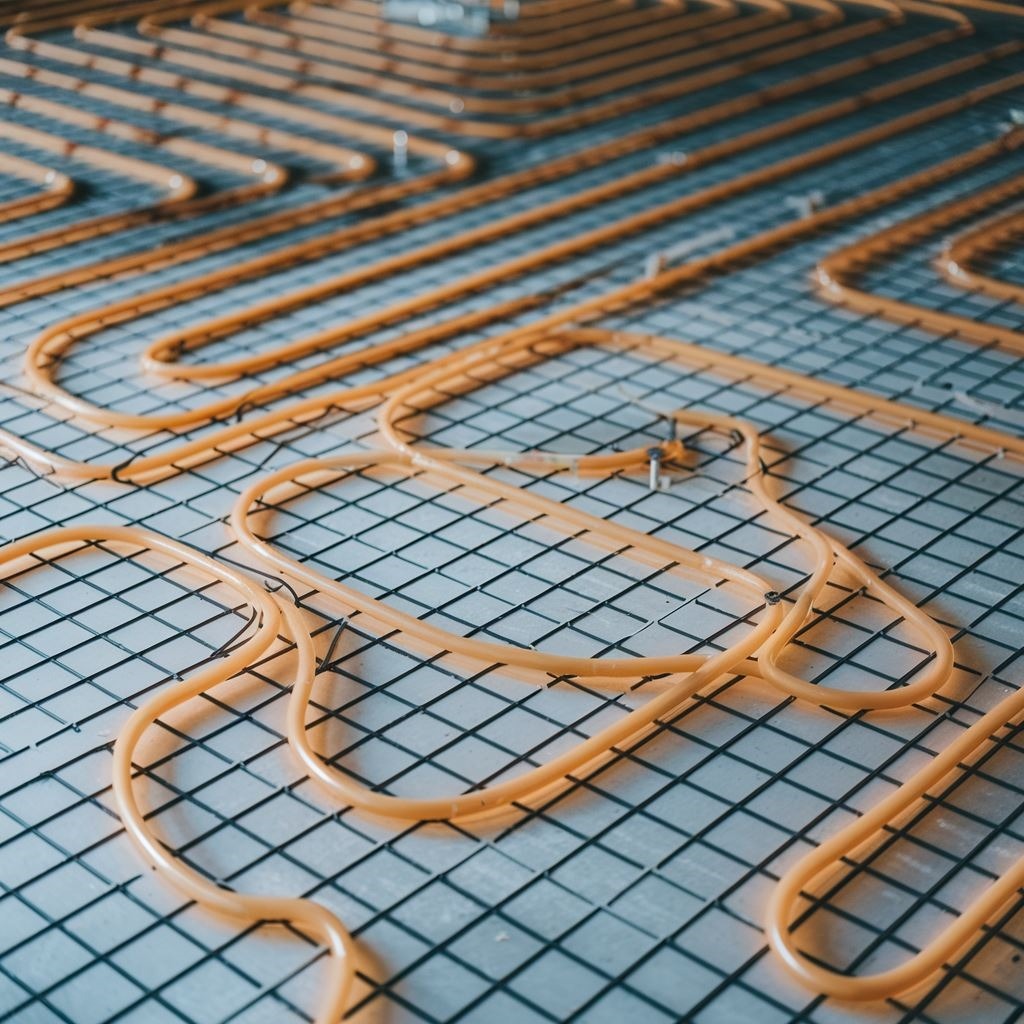

Układ i sposób prowadzenia pętli

Typ układu pętli ma istotne znaczenie dla równomierności ogrzewania. Do wyboru mamy:

• Układ meandrowy – gdzie początek wężownicy o najwyższej temperaturze umieszcza się przy ścianach o największych stratach ciepła
• Układ pętlowy (ślimakowy/spiralny) – zapewniający bardziej zrównoważony rozkład temperatury na całej powierzchni podłogi

Wybór odpowiedniego układu pętli powinien być uzależniony od specyfiki pomieszczenia oraz oczekiwań dotyczących równomierności ogrzewania.

Jak obliczyć długość pętli ogrzewania podłogowego dla konkretnego pomieszczenia?

Precyzyjne obliczenie długości pętli ogrzewania podłogowego to kluczowy etap planowania instalacji, który wpływa na jej wydajność i równomierny rozkład ciepła. Podstawowa metoda obliczania długości rur opiera się na powierzchni pomieszczenia i wybranym rozstawie rur.

W praktyce stosuje się proste mnożniki zależne od rozstawu, które pozwalają szybko oszacować potrzebną długość rury:

• Rozstaw 10 cm (100 mm): powierzchnia pomieszczenia × 10
• Rozstaw 15 cm (150 mm): powierzchnia pomieszczenia × 6,6
• Rozstaw 20 cm (200 mm): powierzchnia pomieszczenia × 5

Przykładowo, dla salonu o powierzchni 20 m² z rozstawem rur co 20 cm potrzebujemy: 20 m² × 5 = 100 metrów rury. To jednak tylko długość aktywna pętli, bez uwzględnienia dojść do rozdzielacza.

Uwzględnienie odległości do rozdzielacza

Do obliczonej długości pętli należy dodać tzw. dojścia, czyli odcinki prowadzące od rozdzielacza do początku pętli w pomieszczeniu. Oblicz podwójną odległość od rozdzielacza do pomieszczenia (zasilanie + powrót) i dodaj około 1 metr na podejście do ściany.

Jeśli rozdzielacz znajduje się 5 metrów od ogrzewanego pomieszczenia, do długości pętli należy dodać: (5 m + 1 m) × 2 = 12 metrów.

Dobrą praktyką jest również doliczenie około 5% zapasu na ewentualne korekty podczas układania. Dla naszego przykładu całkowita długość to: 100 m (pętla aktywna) + 12 m (dojścia) + 5,6 m (zapas) ≈ 118 metrów.

Różne rozstawy w jednym pomieszczeniu

Przy ścianach zewnętrznych i oknach, gdzie straty ciepła są największe, zaleca się zagęszczenie rur do rozstawu co 10 cm. W centralnej części pomieszczenia rozstaw można zwiększyć do 15-20 cm. Takie zróżnicowanie pozwala efektywniej zarządzać dystrybucją ciepła i lepiej kompensować straty przy ścianach zewnętrznych.

W przypadku różnych rozstawów w jednym pomieszczeniu, obliczenia należy wykonać osobno dla każdej strefy, a następnie zsumować wyniki. Pamiętaj, że przy źródłach ciepła niskotemperaturowych, jak pompy ciepła, stosuje się mniejsze rozstawy (10-15 cm), natomiast przy tradycyjnych kotłach możliwe są większe rozstawy (15-20 cm).

Podział na mniejsze pętle

Gdy obliczona długość przekracza maksymalną zalecaną długość dla danej średnicy rur, konieczny jest podział na krótsze pętle. Na przykład, jeśli dla pomieszczenia 30 m² z rozstawem 15 cm wychodzi około 198 metrów rury (30 × 6,6), a maksymalna zalecana długość dla rury 16×2 mm to 120 m, pomieszczenie należy podzielić na dwie pętle.

Podział ten warto przeprowadzić zgodnie z logiką ogrzewania – jedna pętla może obsługiwać strefę przy oknach, a druga pozostałą część pomieszczenia.

Zbyt długie pętle powodują zwiększony opór hydrauliczny, co może prowadzić do nierównomiernego rozkładu temperatury i nieefektywnej pracy całego systemu grzewczego.

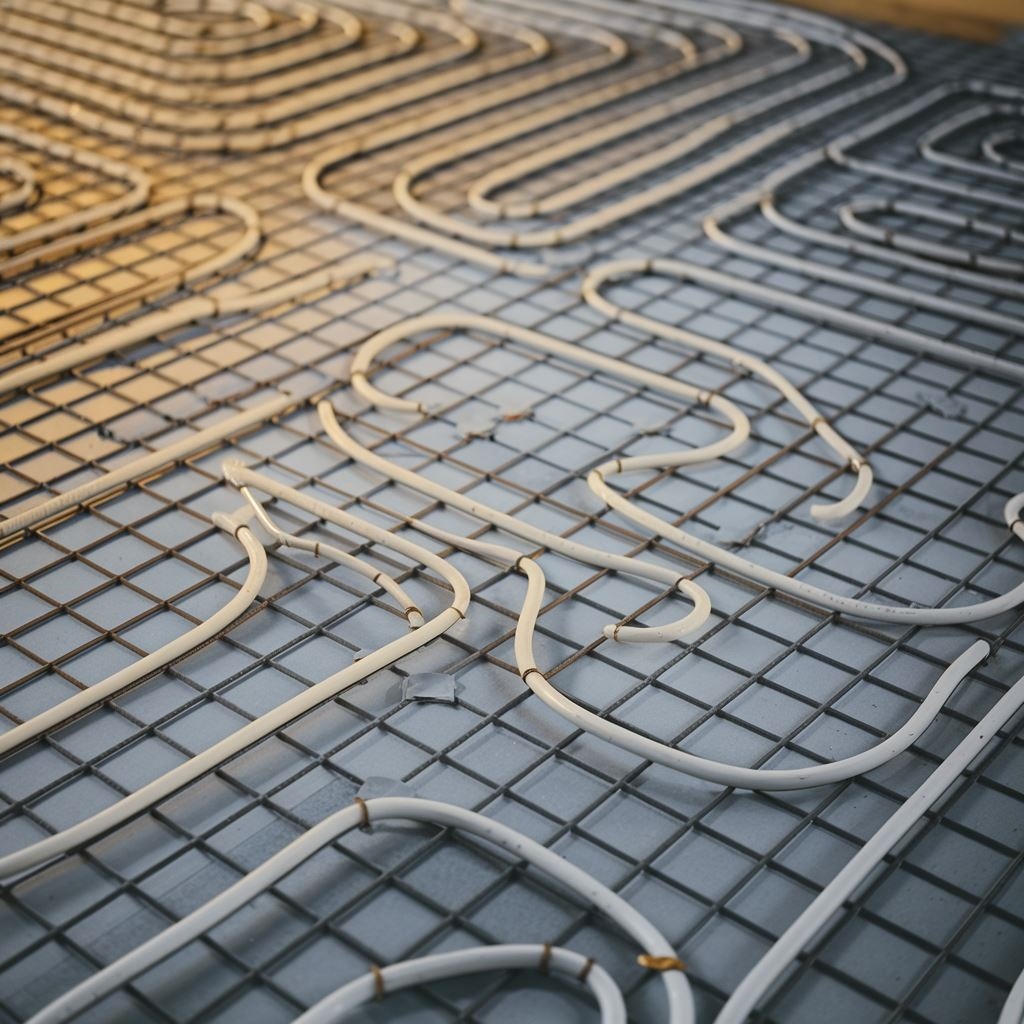

Konsekwencje stosowania zbyt długich pętli w systemach ogrzewania podłogowego

Decydując się na ogrzewanie podłogowe, warto zwrócić szczególną uwagę na odpowiednią długość pętli grzewczych. Zbyt długie obwody mogą prowadzić do szeregu problemów, które znacząco wpływają zarówno na komfort użytkowania, jak i efektywność całego systemu. Czy wiesz, że jedna źle zaprojektowana pętla może skutecznie zrujnować działanie nawet najdroższej instalacji?

Problemy hydrauliczne i techniczne

Gdy pętla ogrzewania podłogowego przekracza zalecane wartości, pojawia się szereg komplikacji związanych z hydrauliką systemu. Nadmiernie długie odcinki rur powodują znaczący wzrost oporów przepływu, co bezpośrednio przekłada się na pracę pompy obiegowej. Ta musi pracować intensywniej, zużywając więcej energii i ulegając szybszemu zużyciu. Warto pamiętać, że w przypadku pomp ciepła, problemy z przepływem mogą nawet doprowadzić do całkowitego zatrzymania pracy urządzenia!

Główne konsekwencje techniczne zbyt długich pętli to:

• Zwiększone straty ciśnienia wymagające mocniejszej pracy pompy obiegowej
• Ryzyko zapowietrzenia instalacji, szczególnie w najwyższych punktach systemu
• Trudności z równoważeniem hydraulicznym i precyzyjną regulacją przepływu
• Szybsze zużycie elementów instalacji, w tym samej pompy obiegowej

Wpływ na komfort i efektywność ogrzewania

Nierównomierny rozkład temperatury to najbardziej odczuwalny dla użytkownika problem wynikający z zastosowania zbyt długich pętli. Początkowe odcinki pętli będą znacznie cieplejsze od końcowych, co oznacza, że w niektórych miejscach podłoga może być przegrzana, a w innych niedogrzana. Zjawisko to szczególnie uwidacznia się w dużych pomieszczeniach, gdzie różnice temperatury mogą wynosić nawet kilka stopni.

To przekłada się również na wyższe koszty eksploatacji. Aby zrekompensować niewystarczający przepływ i dogrzać najdalsze części systemu, konieczne jest zwiększenie temperatury zasilania lub wydłużenie czasu pracy pompy. Paradoksalnie, próbując oszczędzić na liczbie pętli podczas instalacji, możemy ponieść znacznie wyższe wydatki w perspektywie wieloletniej eksploatacji systemu. Pamiętajmy, że dobrze zaprojektowana instalacja ogrzewania podłogowego powinna zapewniać równomierny rozkład ciepła przy możliwie niskich parametrach zasilania – tylko wtedy będzie naprawdę energooszczędna i komfortowa.
