Jak podłączyć oświetlenie schodowe krok po kroku praktyczny poradnik

Podłączenie oświetlenia schodowego to popularny projekt dla majsterkowiczów, który znacząco poprawia komfort i bezpieczeństwo poruszania się po domu. Z mojego doświadczenia wynika, że dobrze zaprojektowana i poprawnie wykonana instalacja oświetlenia schodowego może służyć bezawaryjnie wiele lat, a dodatkowo pozwala na znaczne oszczędności energii dzięki zastosowaniu technologii LED i inteligentnych systemów sterowania.

Jak działa oświetlenie schodowe? Oświetlenie schodowe umożliwia włączanie i wyłączanie światła z dwóch lub więcej punktów, np. z góry i dołu schodów.

Jakie narzędzia są potrzebne do montażu oświetlenia schodowego? Niezbędne będą m.in. wkrętaki, tester napięcia, obcinaczki do przewodów, taśma izolacyjna i ewentualnie lutownica.

Czy mogę samodzielnie podłączyć oświetlenie schodowe? Tak, pod warunkiem przestrzegania zasad bezpieczeństwa i wyłączenia zasilania przed rozpoczęciem prac.

Jakie są schematy podłączenia włącznika schodowego? Najczęściej spotykane to schematy z dwoma przełącznikami lub z dodatkowymi punktami świetlnymi i czujnikami ruchu.

Czy warto stosować czujniki ruchu przy oświetleniu schodowym? Tak, ułatwiają automatyczne włączanie światła i poprawiają oszczędność energii.

Jakie źródła światła są najlepsze do oświetlenia schodowego? Najlepiej sprawdzają się lampy LED i taśmy LED ze względu na energooszczędność i długą żywotność.

Co zrobić, jeśli oświetlenie schodowe nie działa po podłączeniu? Należy sprawdzić poprawność podłączenia według schematu, stan bezpieczników oraz działanie włączników schodowych.

Schemat podstawowego podłączenia oświetlenia schodowego

Podstawowe oświetlenie schodowe wymaga zastosowania dwóch włączników schodowych, które pozwalają na kontrolę światła z dwóch miejsc – np. z dołu i z góry schodów. Włączniki schodowe różnią się od zwykłych przełączników tym, że posiadają trzy zaciski, umożliwiające zmianę drogi prądu poprzez różne połączenia.

Standardowy schemat wygląda następująco:

1. Zasilanie (faza) jest podłączone do pierwszego włącznika schodowego.
2. Dwa przewody łączą oba włączniki (tzw. przewody łączące).
3. Wyjście z drugiego włącznika podłączone jest do oprawy oświetleniowej.
4. Drugi przewód (neutralny) biegnie bezpośrednio do oprawy świetlnej.
5. Uziemienie zabezpiecza całą instalację, jeśli jest dostępne.

W praktyce oznacza to, że naciskając dowolny z włączników, zmieniasz położenie styków i tym samym włączasz lub wyłączasz światło.

Rodzaje włączników schodowych i ich zastosowanie

Na rynku dostępne są różne typy włączników schodowych:

• Klasyczne włączniki schodowe – umożliwiają sterowanie światłem z dwóch miejsc.
• Włączniki krzyżowe – używane, gdy potrzebujesz sterować oświetleniem z trzech lub więcej punktów. Są one montowane między dwoma włącznikami schodowymi.
• Włączniki schodowe z podświetleniem – ułatwiają znalezienie przełącznika w ciemności.
• Włączniki dotykowe i smart – integrują się z systemami inteligentnego domu.

Wybór odpowiedniego typu zależy od ilości punktów sterowania światłem oraz od preferencji dotyczących komfortu i designu.

Jak podłączyć oświetlenie schodowe z czujnikiem ruchu

Czujnik ruchu to bardzo praktyczne rozwiązanie, które automatycznie włącza światło po wykryciu ruchu w obszarze schodów. Dzięki temu nie musisz szukać włącznika, co poprawia bezpieczeństwo.

Podłączenie oświetlenia schodowego z czujnikiem ruchu wymaga:

• Czujnika zasilanego napięciem zgodnym z instalacją domową (230 V).
• Podłączenia czujnika w obwód fazowy, tak aby po wykryciu ruchu zamykał obwód do lampy.
• Możliwości podłączenia równolegle do włączników schodowych (w niektórych układach).

Ważne jest, aby czujnik był odpowiednio ustawiony pod kątem i zasięgiem, a także aby miał regulację czasu świecenia.

Przykładowy schemat:

• Faza trafia do czujnika ruchu.
• Z czujnika wychodzi przewód do lampy.
• Neutralny podłączony bezpośrednio do lampy.
• Włączniki schodowe mogą być podłączone szeregowo lub równolegle, w zależności od modelu czujnika i wymagań użytkownika.

Inteligentne rozwiązania w oświetleniu schodowym – sterowanie pilotem i smartfonem

Nowoczesne systemy smart lighting pozwalają na sterowanie oświetleniem schodowym z poziomu pilota, aplikacji mobilnej lub nawet poprzez komendy głosowe. To rozwiązanie jest wygodne i energooszczędne.

Popularne technologie to:

• Wi-Fi i ZigBee – do komunikacji z centralą smart home.
• Sterowniki LED z możliwością programowania scen świetlnych – np. ustawienie natężenia światła na noc.
• Piloty zdalnego sterowania – proste i szybkie narzędzie do manualnego włączania i wyłączania oświetlenia.

Instalacja inteligentnego systemu może wymagać wymiany tradycyjnych włączników na smart włączniki oraz integracji z istniejącą instalacją.

Dobór źródeł światła – LED czy tradycyjne lampy

Do oświetlenia schodowego najlepiej wybrać lampy LED lub taśmy LED. Dlaczego?

• Energooszczędność – LED zużywają nawet do 80% mniej energii niż tradycyjne żarówki.
• Długa żywotność – diody LED mogą działać nawet 25 000–50 000 godzin.
• Minimalne nagrzewanie się – ważne przy montażu w miejscach o ograniczonej przestrzeni.
• Bogaty wybór barw i mocy światła – od ciepłej bieli po zimną, dopasowaną do stylu wnętrza.

W porównaniu, tradycyjne żarówki są mniej ekonomiczne i szybciej się zużywają, co generuje wyższe koszty eksploatacji.

Narzędzia i materiały niezbędne do montażu oświetlenia schodowego

Przed rozpoczęciem pracy warto przygotować odpowiednie narzędzia i materiały:

• Wkrętaki płaskie i krzyżakowe
• Tester napięcia lub multimetr
• Obcinaczki i ściągacz izolacji
• Taśma izolacyjna i opaski zaciskowe
• Przewody elektryczne o odpowiednim przekroju
• Włączniki schodowe (dwa lub więcej)
• Czujniki ruchu (opcjonalnie)
• Oprawy oświetleniowe LED lub tradycyjne
• Drabinka lub stabilne podparcie

Dbając o porządek i dokładność, skrócisz czas montażu i zmniejszysz ryzyko popełnienia błędów.

Krok po kroku – instrukcja montażu i podłączenia

Przygotowanie instalacji elektrycznej

1. Wyłącz zasilanie w głównym rozdzielaczu, upewniając się, że prąd nie płynie.
2. Sprawdź testerem, czy obwód jest rzeczywiście odłączony.
3. Zaplanuj rozmieszczenie włączników i lamp na schodach.
4. Przygotuj przewody i oznacz je, aby uniknąć pomyłek.

Podłączenie włączników schodowych – schemat i praktyka

1. Podłącz fazę do zacisku „L” pierwszego włącznika schodowego.
2. Połącz przewody łączące (tzw. mostki) między dwoma włącznikami – zazwyczaj dwa przewody pod zaciski oznaczone jako L1 i L2.
3. Z drugiego włącznika poprowadź przewód do oprawy oświetleniowej.
4. Podłącz neutralny przewód bezpośrednio do lampy.
5. Zamontuj włączniki w puszkach, a oprawy na schodach.
6. Sprawdź poprawność izolacji przewodów.

Montaż czujników ruchu – wskazówki i porady

1. Zamontuj czujnik ruchu na wysokości około 2 metrów, tak aby dobrze objął zasięgiem całą długość schodów.
2. Podłącz go zgodnie ze schematem producenta – zazwyczaj faza wchodzi do czujnika, a wyjście czujnika podłączone jest do lampy.
3. Ustaw parametry czujnika – czułość, czas świecenia, kąt działania.
4. Przetestuj działanie czujnika, poruszając się po schodach.

Bezpieczeństwo podczas montażu oświetlenia schodowego

Bezpieczeństwo jest najważniejsze podczas pracy z instalacją elektryczną, zwłaszcza jeśli montujesz oświetlenie samodzielnie:

• Zawsze wyłączaj zasilanie przed rozpoczęciem prac.
• Używaj odpowiednich narzędzi izolowanych.
• Sprawdzaj stan kabli – uszkodzone należy wymienić.
• Stosuj odpowiednie przekroje przewodów zgodnie z normami.
• Nie pracuj w wilgotnych warunkach.
• Jeśli nie masz pewności co do poprawności podłączenia, skonsultuj się z elektrykiem.
• Zawsze zabezpieczaj połączenia taśmą izolacyjną i nie zostawiaj luźnych przewodów.

Z mojego doświadczenia wynika, że przestrzeganie tych zasad znacząco zmniejsza ryzyko awarii i zagrożeń.

Najczęstsze błędy i jak ich uniknąć

• Niepoprawne podłączenie przewodów fazowych i neutralnych – zawsze sprawdzaj kierunki przewodów.
• Zamiana zacisków włącznika schodowego – stosuj schematy i opisy producenta.
• Brak uziemienia – może powodować porażenie prądem.
• Montaż czujnika w niewłaściwym miejscu – ogranicza skuteczność wykrywania ruchu.
• Niewłaściwy dobór mocy lamp – może przeciążać obwód lub powodować zbyt słabe światło.
• Brak testów po instalacji – zawsze sprawdź działanie włączników i czujników przed zamknięciem puszek.

Jak dbać o oświetlenie schodowe – konserwacja i eksploatacja

Regularna konserwacja zapewni długotrwałą i bezproblemową pracę oświetlenia:

• Sprawdzaj stan opraw i włączników co kilka miesięcy.
• Czyść lampy i czujniki z kurzu, który może ograniczać efektywność.
• Wymieniaj uszkodzone lub przepalone żarówki na nowe, najlepiej LED.
• Kontroluj poprawność działania czujników ruchu.
• W przypadku zauważenia niestabilności działania instalacji, niezwłocznie wyłącz zasilanie i zdiagnozuj problem.

Energooszczędność i oszczędność kosztów eksploatacji

Oświetlenie schodowe to element, który często działa kilka razy dziennie. Dlatego warto postawić na energooszczędne rozwiązania:

• Lampy LED lub taśmy LED zmniejszają zużycie energii i koszty rachunków.
• Czujniki ruchu ograniczają czas świecenia światła do minimum.
• Sterowniki smart pozwalają ustawić harmonogramy i sceny świetlne dostosowane do trybu życia.
• Dzięki tym rozwiązaniom można zredukować zużycie prądu nawet o 50–70% w porównaniu do tradycyjnych żarówek.

Inspiracje i pomysły na oświetlenie schodowe w domu

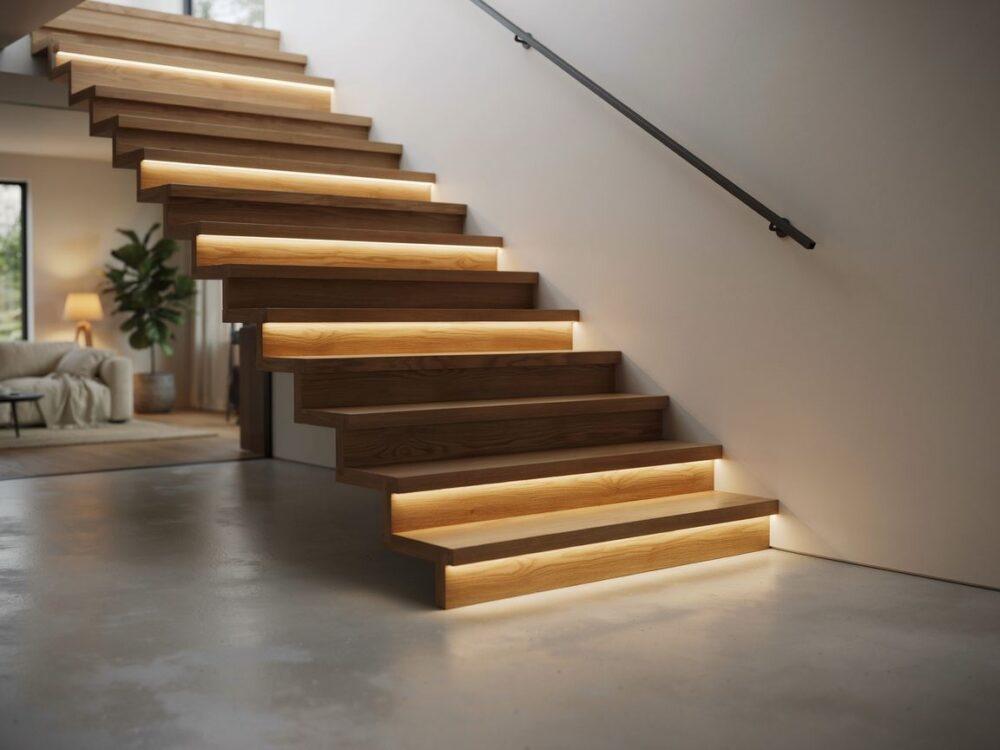

• Montaż taśm LED pod stopniami – efektowne i bezpieczne oświetlenie.
• Wykorzystanie reflektorów punktowych z możliwością regulacji kąta padania światła.
• Instalacja włączników schodowych z podświetleniem nocnym.
• Integracja oświetlenia z systemami smart home, umożliwiająca sterowanie głosowe.
• Wykorzystanie matryc LED do uzyskania efektów kolorystycznych i stworzenia nastrojowego oświetlenia.
• Montaż czujników ruchu z możliwością regulacji czułości i czasu działania.

Takie rozwiązania zwiększają funkcjonalność i estetykę schodów, poprawiając jednocześnie komfort użytkowania.

Z mojego doświadczenia wynika, że dobrze zaprojektowane i wykonane oświetlenie schodowe to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i wygody, zwłaszcza wieczorem i w nocy.
