Łącznik schodowy schemat podłączenia i zasada działania krok po kroku

Łącznik schodowy jest jednym z najczęściej stosowanych elementów instalacji oświetleniowej w domach i budynkach użyteczności publicznej. Pozwala na wygodne sterowanie światłem z dwóch miejsc, np. u dołu i u góry schodów. W poniższym artykule znajdziesz szczegółowy łącznik schodowy schemat podłączenia oraz opis zasady działania, a także praktyczne wskazówki dotyczące montażu i testowania. Dzięki temu poradnikowi samodzielnie wykonasz instalację lub zrozumiesz, jak działa ta popularna instalacja.

Schemat łącznika schodowego podstawy i zasada działania

Budowa i elementy łącznika schodowego

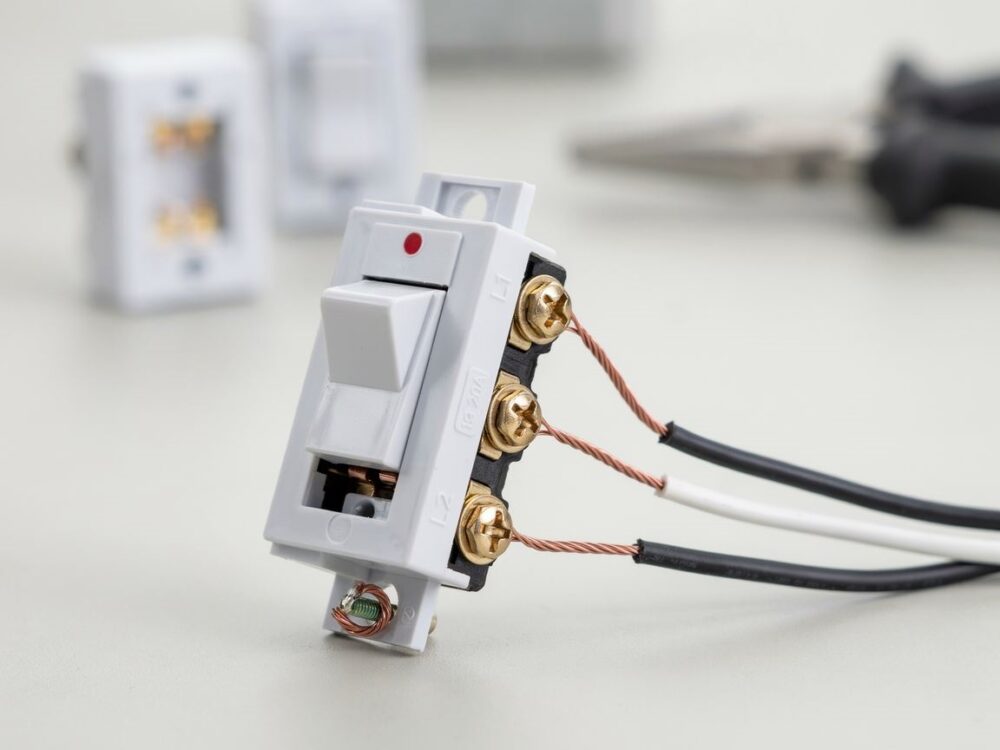

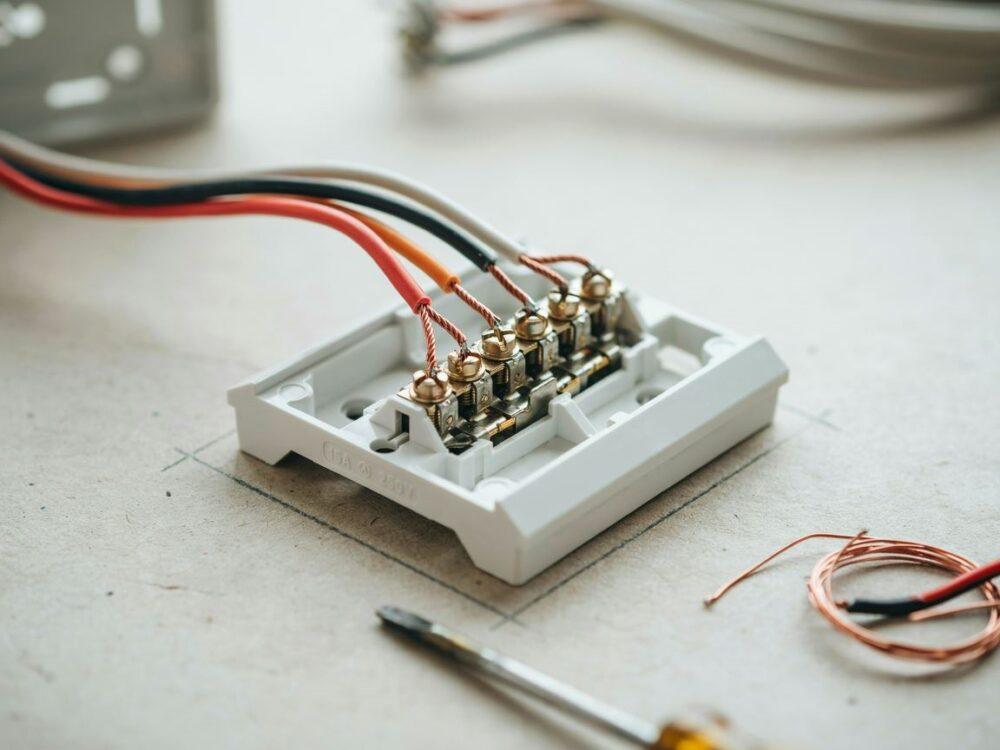

Łącznik schodowy, zwany także przełącznikiem dwukierunkowym, ma prostą konstrukcję. Składa się z dwóch zacisków przełączających i jednego zacisku wspólnego. W typowym łączniku znajdziesz:

• Zacisk L (wspólny) – do którego podłączany jest przewód fazowy lub przewód do lampy,
• Zaciski L1 i L2 – przewody przełączające łączące oba łączniki schodowe.

Od strony mechanicznej łącznik posiada dźwignię lub klawisz, który przełącza połączenie między L1 a L2. Dzięki temu zmienia się ścieżka przepływu prądu, co w praktyce oznacza włączenie lub wyłączenie światła.

Warto też zwrócić uwagę na oznaczenia na obudowie, które ułatwiają poprawne podłączenie. W przypadku zastosowania łączników schodowych dobrej jakości można mieć pewność trwałości i bezpieczeństwa użytkowania.

Jak działa łącznik schodowy na przykładzie prostego obwodu

Wyobraź sobie, że masz dwa łączniki schodowe połączone przewodami L1 i L2. Przewód fazowy (L) dostarcza prąd do pierwszego łącznika, a przewód z zacisku wspólnego (L) drugiego łącznika idzie do lampy.

W zależności od pozycji przełączników, prąd płynie przez jedną z dwóch ścieżek: przez L1 lub L2. Gdy oba łączniki są w tej samej pozycji, obwód jest zamknięty i światło świeci. Jeśli jeden z nich zostanie przełączony, obwód jest przerwany i światło gaśnie.

Ta prosta zasada umożliwia sterowanie światłem z dwóch różnych punktów – przełączając dowolny z łączników, można zmienić stan oświetlenia.

Podłączenie łącznika schodowego krok po kroku

Niezbędne narzędzia i materiały

Aby prawidłowo wykonać podłączenie łącznika schodowego, przygotuj:

• Wkrętak izolowany (płaski i krzyżakowy),
• Próbnik napięcia lub multimeter,
• Nożyce do kabli i ściągacz izolacji,
• Taśma izolacyjna,
• Łącznik schodowy (2 szt. w przypadku instalacji dwupunktowej),
• Kable przewodowe o odpowiedniej długości i przekroju (np. 3 x 1,5 mm²),
• Puszki podtynkowe do mocowania łączników,
• Dokumentację schematu instalacji lub notatki własne.

Bezpieczeństwo jest najważniejsze – pracuj zawsze na wyłączonym zasilaniu i zachowuj ostrożność.

Instrukcja montażu i najczęstsze błędy

1. Wyłącz zasilanie w odpowiednim obwodzie na tablicy rozdzielczej.
2. Sprawdź próbnikem, czy w miejscu pracy nie ma napięcia.

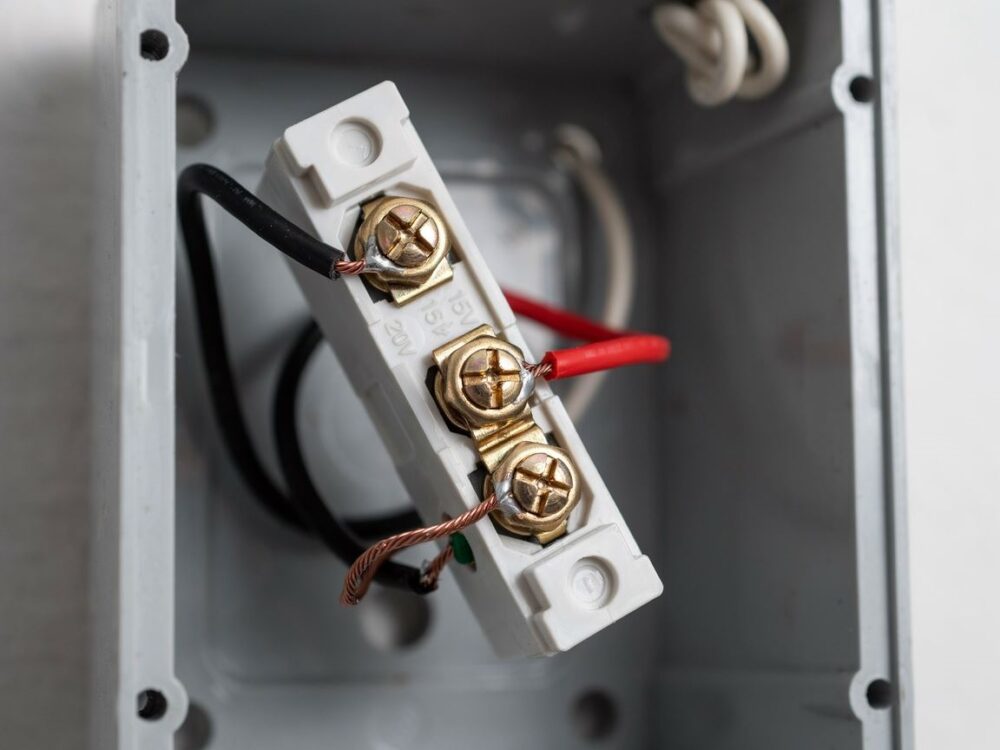

3. Przygotuj przewody – obetnij i zdejmij izolację na odpowiedniej długości.
4. Podłącz przewód fazowy (L) do zacisku wspólnego (L) pierwszego łącznika schodowego.
5. Połącz przewody przełączające (L1 i L2) między dwoma łącznikami, dopasowując zaciski L1 do L1, L2 do L2.
6. Podłącz przewód z zacisku wspólnego drugiego łącznika do lampy.
7. Podłącz przewód neutralny (N) bezpośrednio do lampy (nie do łączników).
8. Połącz przewód ochronny (PE) zgodnie z przepisami.
9. Zamontuj łączniki w puszkach i przykręć ramki.
10. Włącz zasilanie i przetestuj działanie przełączników.

Najczęstsze błędy to:

• Zamiana przewodów przełączających między zaciskami L1 i L2, co skutkuje brakiem działania.
• Podłączenie przewodu fazowego do zacisku L1 lub L2 zamiast do wspólnego L.
• Brak odpowiedniego uziemienia i zabezpieczeń.
• Montaż bez wyłączania zasilania.

Pamiętaj, że z mojego doświadczenia wynika, że najwięcej problemów pojawia się przy pomijaniu dokładnego testowania poprawności połączeń.

Rozbudowane schematy i warianty instalacji

Schemat z dwoma łącznikami schodowymi

W typowej instalacji schodowej stosuje się dwa łączniki schodowe połączone przewodami L1 i L2. Schemat wygląda następująco:

• Przewód fazowy trafia do zacisku L pierwszego łącznika,
• Przewody przełączające (L1, L2) łączą oba łączniki,
• Zacisk L drugiego łącznika podłączony jest do lampy,
• Neutralny przewód N idzie bezpośrednio do lampy.

To najprostszy i najczęściej spotykany wariant, pozwalający na sterowanie światłem z dwóch miejsc.

Schemat z łącznikami krzyżowymi w instalacji wielopunktowej

Jeśli chcesz sterować światłem z trzech lub więcej miejsc, wprowadza się łączniki krzyżowe między dwoma łącznikami schodowymi.

Schemat instalacji to:

• Pierwszy łącznik schodowy podłączony do przewodu fazowego,
• Przewody przełączające łączą kolejno łącznik schodowy, łącznik krzyżowy (lub kilka),
• Drugi łącznik schodowy prowadzi do lampy,
• Przewód neutralny i ochronny podłączony bezpośrednio do lampy.

Łącznik krzyżowy ma cztery zaciski – dwa wejściowe i dwa wyjściowe – pozwalające na „przełączanie” ścieżek przełączających.

Schemat ten jest bardziej złożony, ale niezbędny do instalacji oświetlenia na długich schodach czy korytarzach.

Testowanie i diagnozowanie łącznika schodowego

Metody sprawdzania poprawności podłączenia

Po montażu warto dokładnie przetestować instalację. Z mojego doświadczenia wynika, że najlepszymi metodami są:

• Testowanie ciągłości obwodu za pomocą multimetru – sprawdza, czy pozycja łączników powoduje zamknięcie obwodu,
• Sprawdzenie działania światła – przełączanie obu łączników i obserwacja zmiany stanu światła,
• Próba napięcia – przy użyciu próbnika napięcia sprawdza się obecność fazy na zaciskach.

Jeśli instalacja nie działa, należy ponownie zweryfikować kolejność i miejsce podłączenia przewodów.

Rozwiązywanie typowych problemów

Najczęstsze problemy to:

• Brak reakcji światła po przełączaniu – zwykle wina w złym podłączeniu przewodów L1 i L2 lub wspólnego L,
• Miga światło – oznacza luźne połączenia lub słabe styki,
• Zapalenie światła tylko w jednej pozycji łącznika – prawdopodobne błędne podłączenie przewodów.

W praktyce warto, aby instalator lub majsterkowicz wykonał ponowny przegląd połączeń i, jeśli to możliwe, użył schematu do weryfikacji.

Nowoczesne rozwiązania w instalacjach schodowych

Łączniki dotykowe i moduły inteligentne

Nowoczesne instalacje coraz częściej wykorzystują łączniki dotykowe, które zastępują tradycyjne mechaniczne przełączniki. Takie moduły często mają:

• Estetyczny, bezramkowy design,
• Możliwość sterowania poprzez dotyk lub pilot,
• Integrację z systemami smart home (np. Wi-Fi, Zigbee, Z-Wave),
• Funkcje programowalne i zdalne sterowanie.

Moduły inteligentne można zamontować w miejsce standardowych łączników schodowych, jednak wymagają odpowiedniego okablowania i konfiguracji.

Zalety i wady tradycyjnych instalacji vs smart home

Tradycyjne łączniki schodowe są:

• Proste w montażu i naprawie,
• Niezawodne i tanie,
• Nie wymagają zasilania dodatkowego (poza fazą).

Wady:

• Brak zdalnego sterowania,
• Ograniczona funkcjonalność.

Systemy smart home oferują:

• Wiele funkcji i scenariuszy sterowania,
• Integrację z innymi urządzeniami,
• Zdalne sterowanie i automatyzację.

Wady:

• Wyższy koszt,
• Konieczność zasilania i konfiguracji,
• Wymagają wiedzy technicznej do instalacji.

W zależności od potrzeb i budżetu, możesz wybrać rozwiązanie tradycyjne lub nowoczesne.

Bezpieczeństwo pracy przy montażu łącznika schodowego

Zasady BHP i podstawowe przepisy instalacyjne

Przy samodzielnym montażu łącznika schodowego pamiętaj o:

• Wyłączeniu zasilania w obwodzie, na którym będziesz pracować,
• Używaniu narzędzi z izolowanymi rękojeściami,
• Sprawdzeniu braku napięcia próbnikiem przed dotknięciem przewodów,
• Przestrzeganiu norm PN i zaleceń producenta łączników,
• Niezatykaniu przewodów i puszek izolacją, dopilnowaniu dobrego uziemienia,
• Jeśli nie masz pewności, zasięgnięciu porady lub powierzeniu pracy licencjonowanemu elektrykowi.

Bezpieczeństwo to podstawa, a błędy mogą prowadzić do zwarć, uszkodzenia sprzętu lub zagrożenia pożarowego.

Z mojego doświadczenia wynika, że domowi majsterkowicze z powodzeniem mogą wykonać prostą instalację schodową, jeśli zachowają te zasady i starannie wykonają montaż.

Łącznik schodowy to element kluczowy w instalacjach oświetleniowych umożliwiających wygodne sterowanie światłem z dwóch lub więcej miejsc. W artykule przedstawiłem szczegółowy łącznik schodowy schemat podłączenia, opis zasady działania oraz instrukcję montażu krok po kroku, wraz z praktycznymi wskazówkami i omówieniem nowoczesnych rozwiązań. Zadbaj o bezpieczeństwo pracy i testuj instalację, aby cieszyć się pewnym i wygodnym oświetleniem swoich schodów.

Jeśli planujesz samodzielny montaż, pamiętaj o dokładnym zapoznaniu się z dokumentacją i przestrzeganiu norm. W przypadku wątpliwości warto skonsultować się z profesjonalnym elektrykiem.
